 文章主題 : DAC1793C + 共同前級 , 是前級也是DAC
文章發表於 : 週四 4月 19, 2012 8:31 am
離線

註冊時間: 週二 7月 03, 2007 6:00 am
文章: 3388
Componentbeggar兄設計製造的版子
http://tw.myblog.yahoo.com/componentbeggar/article?mid=2044&prev=2051&next=2036
收到時已經是焊好的板子(OP需自備)
圖檔

拿到板子後的第一個心得,Componentbeggar兄的設計角度和過去拿到的DAC不一樣...........

因為傳統穩壓不外乎就是用LM317 337 1085不然就是離散元件等下去兜穩壓電路,

但這張小小的板子上.....Componentbeggar兄直接用上一堆不常見的低壓降穩壓IC....

達成過去龐大陣容才有的多級穩壓,

而且電路板上光DIR9001和PCM1793的所有電源接腳就各自有自己的LDO共計七個(圖中小小的八腳IC 共計七棵)



共同前級的input1改成數位輸出囉~
圖檔

其實裝起來沒有太多的技術,就是準備兩個獨立變壓器給這DAC就可以了
共同前級有AC電源輸出控制功能,可以直接從螢幕控制開機幾秒後AC才上電到後面的裝置
圖檔

把線排的整齊一點是diy的樂趣,看了也高興
圖檔

裝好後就長這樣囉,共同前級直接變成內建DAC功能,
另一個好處是省了一條機身外的數位線,15cm直接機內連接,最短路俓,整合DAC和前級
圖檔

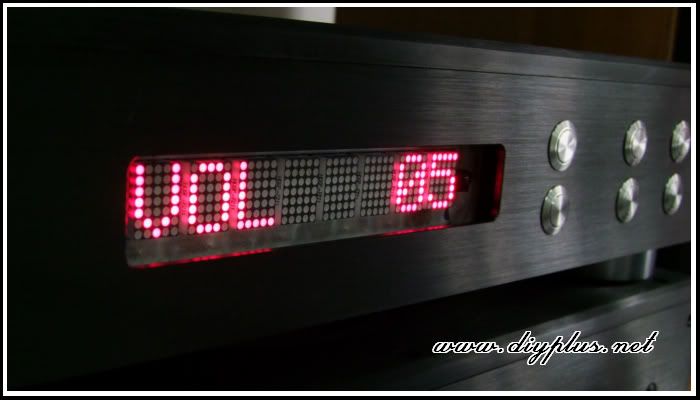

正面
圖檔

共同前級的故事
http://www.diyplus.net/phpBB3/viewtopic.php?f=41&t=1785

=========================================================================================================================

重點來了,diy還是要知道效果,

DAC設計 layout等是Componentbeggar兄的功勞,看得出他是理論+工程派的,講求線路,而不是零件
但是LPF這邊他留給我們買DAC的網友自己選擇,而我也必須說,這邊實在是太重要了@@ 完全左右最後的結果

剛裝好時用了測試用的opA604,說真的還蠻失望的,聲音出來了,

但感想就是.....是DAC沒錯,不過就是有聲音的那種@@....效果....不予評論@@....甚至想說要寫這篇文章嗎Orz

可是後來換上殺手鑑的627SM後,哇!!

家父當下只有問我一句,這兩顆op是多少錢阿????

....ㄜ......兩顆op共要五千多.................參考就好,不過如果想知道大還丹是什麼,這就是了

不過還有輸出交連電容還沒改喔~目前只有用Componentbeggar兄附的電解電容當輸出而以@@........看來還有進步空間阿!!!
圖檔

因為字拍不清楚,只好曝光過度強打光去製造出對比刞請見諒
這是DAC的核心,1793+DIR9001,627SM真的很搶戲
