 文章主題 : 銣原子鐘和CDPRO2的第三次接觸
文章發表於 : 週三 3月 09, 2011 8:13 am
離線

註冊時間: 週二 7月 03, 2007 6:00 am
文章: 3388
前言

▼CDPRO2和I2S數位輸出板各自使用自己的震盪器,因此有了時脈不同步的問題
圖檔

▼之前銣原子鐘第一次接觸和第二次接觸文章主要是利用I2S數位輸出板中的除頻功能,使用單一銣鐘先提供16.9344MHz給I2S板工作
然後I2S數位輸出版再提供8.4672HMz給CDPRO2
圖檔


▼今天第三次接觸,將換個方式,因為CDPRO2自己也有時鐘輸出功能
請見http://www.diyplus.net/phpBB3/viewtopic.php?f=36&t=1305
今天換個方式,改成銣鐘送出8.4672MHz給CDPRO2,然後CDPRO2再送出16.9344MHz給I2S數位輸出板
系統中仍然僅使用單一銣原子鐘作為統一時鐘源
圖檔

以下是這星期的改裝


回頂端
 個人資料

 文章主題 : Re: 銣原子鐘和CDPRO2的第三次接觸
文章發表於 : 週三 3月 09, 2011 8:13 am
離線

註冊時間: 週二 7月 03, 2007 6:00 am
文章: 3388
▼上次Ritz兄建議將SMD晶震徹底移除比較好,CDPRO2模組的SMD零件很密,用熱風槍有點危險....買了隻SMD拆焊烙鐵+15mm烙鐵頭....2115元就這樣飛了
印象中飛船老師以前友分享過一招...普通烙鐵頭綁鐵絲........0元,或是拿兩隻烙鐵裝上刀頭.......300元內也可以有同樣的拆焊效果
不過這東西真的好用....如同工欲善其事必先利其器-高周波烙鐵 Metcal SP200 http://www.diyplus.net/phpBB3/viewtopic.php?f=47&t=936
手感真的完全不一樣......DIY的過程變得更愉快順手阿
圖檔

▼2115元還附了個專用的烙鐵架,不無小補...
圖檔

▼15mm用來對付後面的SMD晶震...可以直接把他""夾""起來
圖檔

..............夾起來的過程....改天拍個影片讓大家瞧瞧...有種莫名的成就感 :P

▼另外是晶震旁的兩個起振用小電容...也要把它拿掉比較好
圖檔

▼拿掉方式很簡單...普通烙鐵加多一點焊錫,就直接把他""黏""起來了...不用動到其他工具
圖檔

=============================================================

今天的改裝要將8.4672MHz灌入CDPRO2,然後利用CDPRO2送出16.9344MHz

此改裝需要用到非破壞性低風險CDPRO2時鐘同步改裝法http://www.diyplus.net/phpBB3/viewtopic.php?f=36&t=1305

文章裡面的部分技術,請自行參考,下面補上幾張圖提醒拆CDPRO2時須注意的細節


▼星型螺絲拆開後千萬不要直接拉起來....
圖檔

▼注意一下排線位置
圖檔

▼排線的位置和卡榫請確認清楚囉
圖檔

=========================================================================================


回頂端
 個人資料

 文章主題 : Re: 銣原子鐘和CDPRO2的第三次接觸
文章發表於 : 週三 3月 09, 2011 8:14 am
離線

註冊時間: 週二 7月 03, 2007 6:00 am
文章: 3388

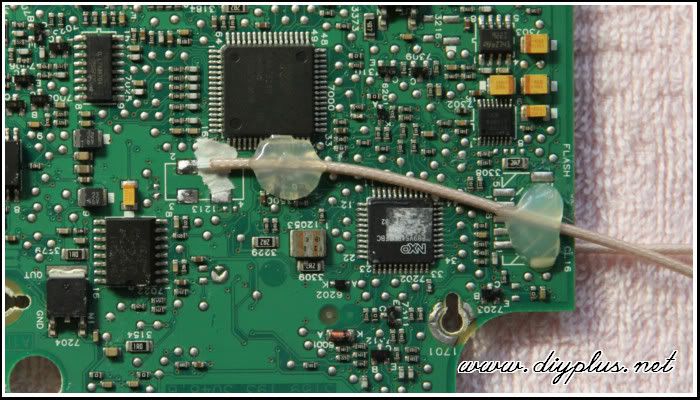

▼估計一下高頻訊號線要多長....太長或太短都不好施工
圖檔

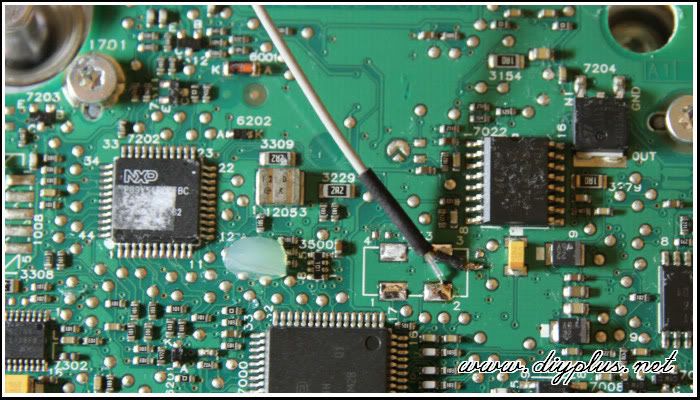

(X)銣時鐘直接灌入的失敗方式....1.直接將clock的訊號和地端接上
圖檔

(X)銣時鐘直接灌入的失敗方式....2.單獨送clock進入,地端不接(地端在銣鐘端)
圖檔

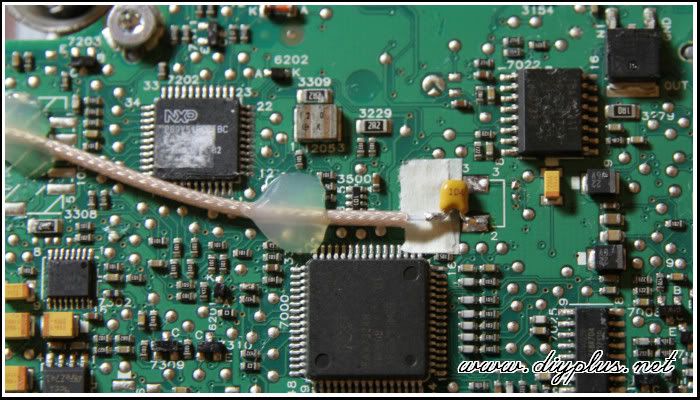

(X)銣時鐘直接灌入的失敗方式....3.送clock再串一個104的電容進入,地端不接(地端在銣鐘端)
圖檔

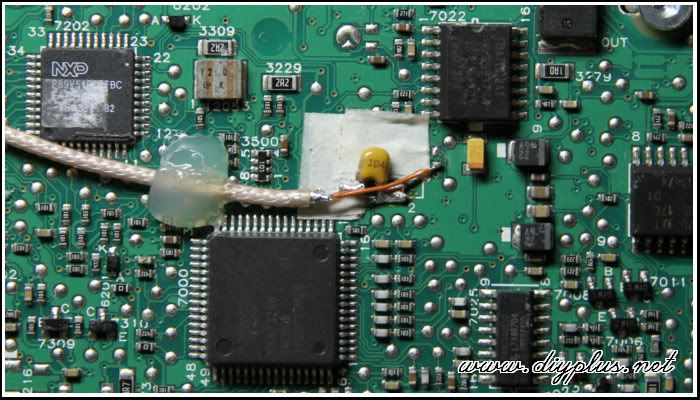

(O)銣時鐘直接灌入的成功方式....4.送clock再串一個104的電容進入,地端也要接(銣鐘端的地和CDP地相接)
圖檔

▼送入的訊號是8.4672MHz,CDPRO2倍頻送出16.9344MHz
圖檔

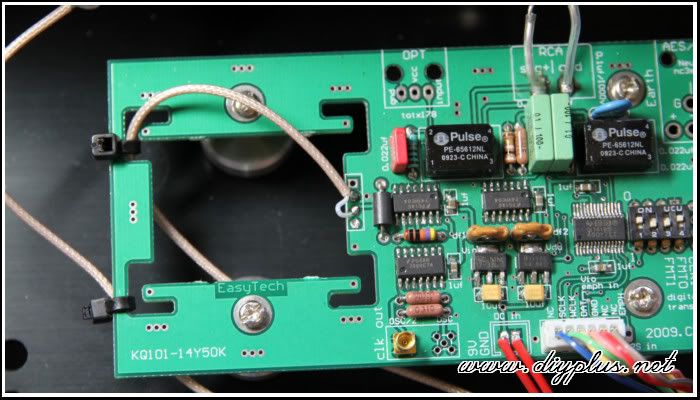

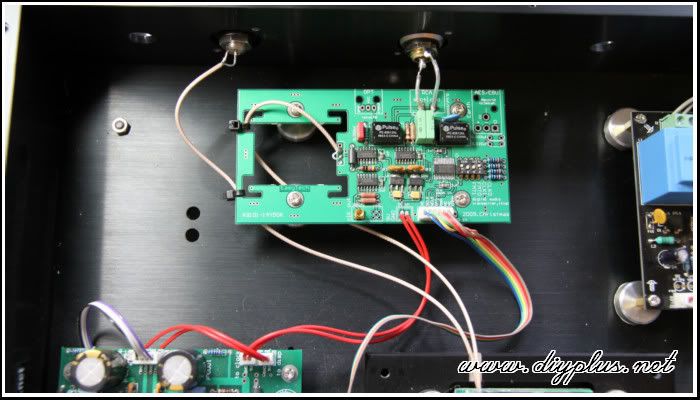

▼CDPRO2倍頻送出16.9344MHz再送給I2S數位輸出板
圖檔

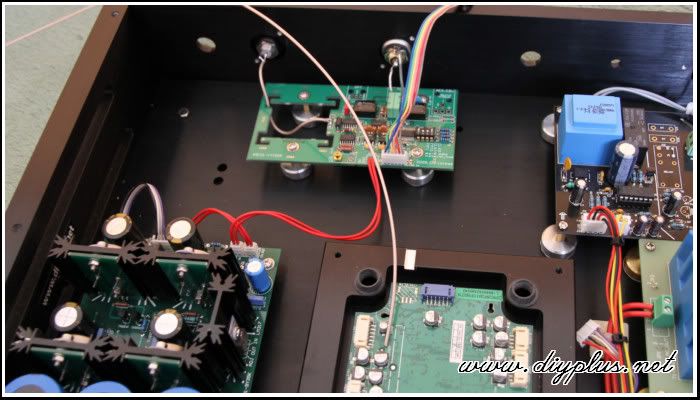

▼因為送出的銣鐘訊號是8.4672MHz(<10MHz不用放大板),所以放大板用不到囉,銣鐘訊號可以直接送到CDP
圖檔

========================================================================================

此次改裝的方式....

圖檔

效果非常正面,比之前先送給I2S板再除頻給CDPRO2的方式好上非常非常多......

強力推薦!!!

(銣鐘團購已經截止了.....才能對於改裝的效果評論,不會有廣告問題 :lol: :lol: )


回頂端
 個人資料

 文章主題 : Re: 銣原子鐘和CDPRO2的第三次接觸
文章發表於 : 週四 3月 10, 2011 8:14 am
離線

註冊時間: 週三 3月 18, 2009 2:33 pm
文章: 48
http://www.antelopeaudio.com/en/products_iso.html
看來最終成品可能會像上面網頁那種嗎?

TITUS


回頂端
 個人資料

 文章主題 : Re: 銣原子鐘和CDPRO2的第三次接觸
文章發表於 : 週一 3月 14, 2011 8:42 am
離線

註冊時間: 週二 7月 03, 2007 6:00 am
文章: 3388
第三篇文章發表完畢,歡迎參考指教

titus 寫:
http://www.antelopeaudio.com/en/products_iso.html
看來最終成品可能會像上面網頁那種嗎?
TITUS


最終成品機箱規劃中....

除頻電路應該列為下次的目標(因為除頻電路和DAC有關,目前DAC這邊沒有統一目標),此次計畫是先將CDP也就是訊號的源頭的基準時脈先做好囉

從頭做起比較合理.... :D


回頂端
 個人資料

 文章主題 : Re: 銣原子鐘和CDPRO2的第三次接觸
文章發表於 : 週一 3月 14, 2011 2:38 pm
離線

註冊時間: 週一 12月 31, 2007 11:43 am
文章: 58
CDP + 銣原子鐘 + 西裝機箱套裝

銣原子鐘+DAC放在同一個機箱 :D :D :D :D :D :D :D


回頂端
 個人資料

 文章主題 : Re: 銣原子鐘和CDPRO2的第三次接觸
文章發表於 : 週日 6月 12, 2011 11:14 pm
離線

註冊時間: 週二 7月 03, 2007 6:00 am
文章: 3388
SMD拆焊烙鐵 VS CDPRO2



換了台DSLR,有興趣可以直接連到

http://www.youtube.com/watch?v=APhqQWGzr4A 選擇1080P影片....解析度真是一整個過癮阿!!!
