 文章主題 : CDPRO2 裝機紀錄
文章發表於 : 週五 1月 21, 2011 8:30 am
離線

註冊時間: 週二 7月 03, 2007 6:00 am
文章: 3385

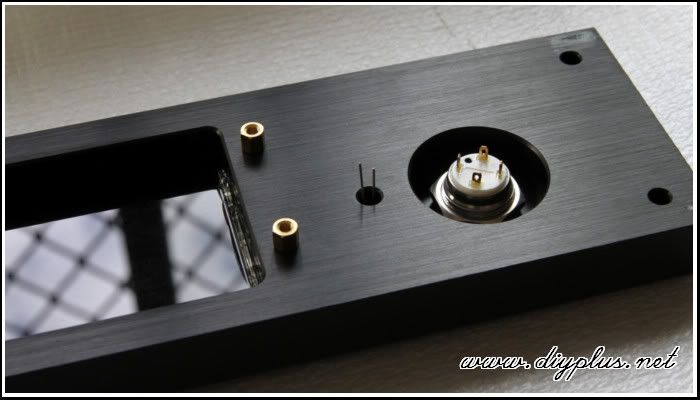

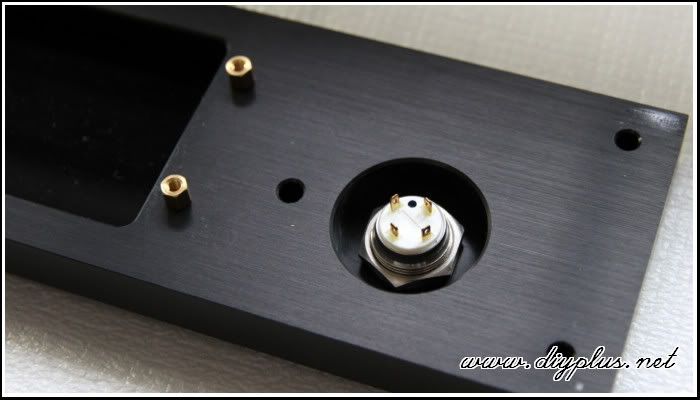

▼首先面板翻到背面,帶燈開關鎖上固定好
圖檔

▼燻黑半透明壓克力用少量熱熔膠固定兩側即可
圖檔

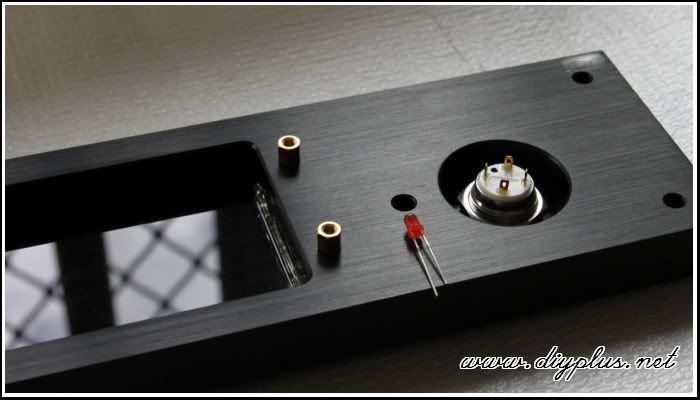

▼紅色LED,待機指示燈,長腳+短腳-
圖檔

▼放進待機指示燈孔裡
圖檔

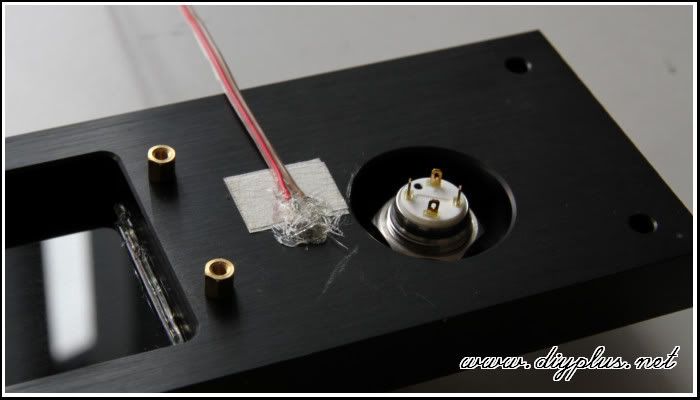

▼熱熔膠固定後把LED的腳用線拉出來吧,盡量壓低一點,稍後有用處
圖檔

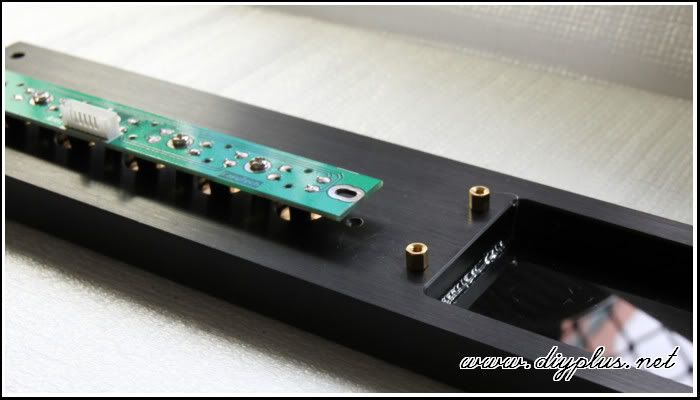

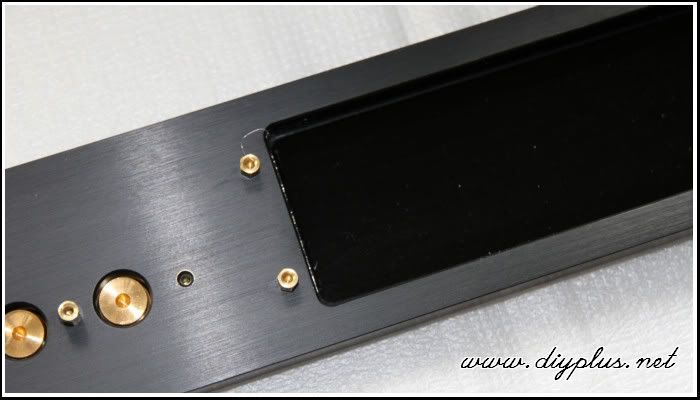

▼按鍵PCB放進去...最右邊那根螺絲不要鎖
圖檔

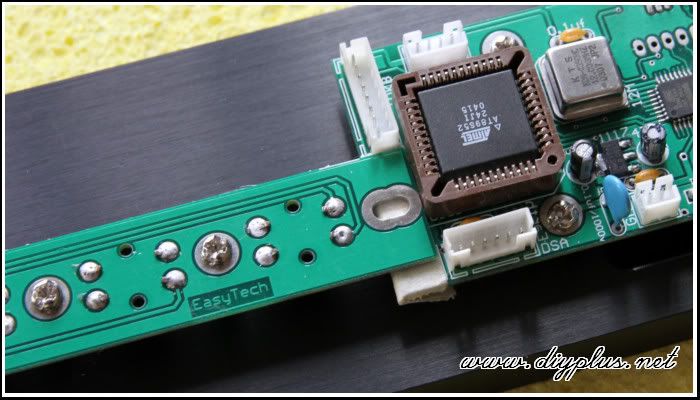

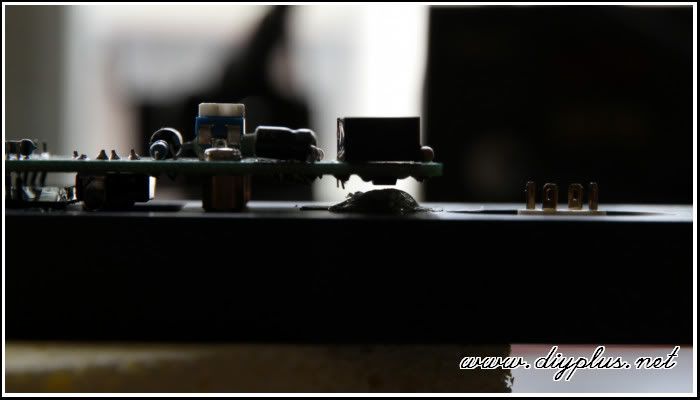

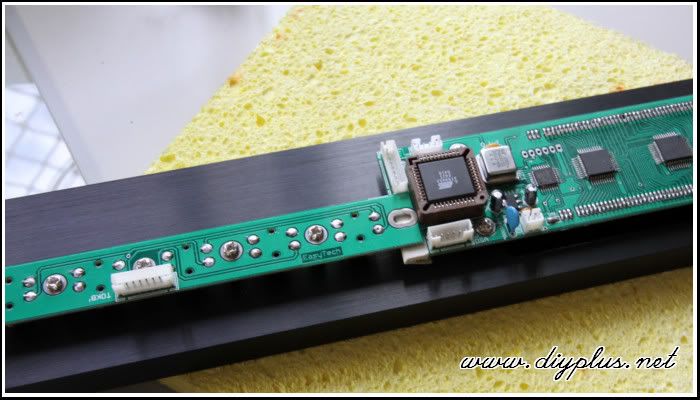

▼螢幕PCB的銅柱是5mm,按鍵PCB的銅柱是7mm(出貨前會先幫大家固定好避免用錯),兩者間高度差剛好錯開
圖檔

▼交會處還是用膠帶絕緣一下
圖檔

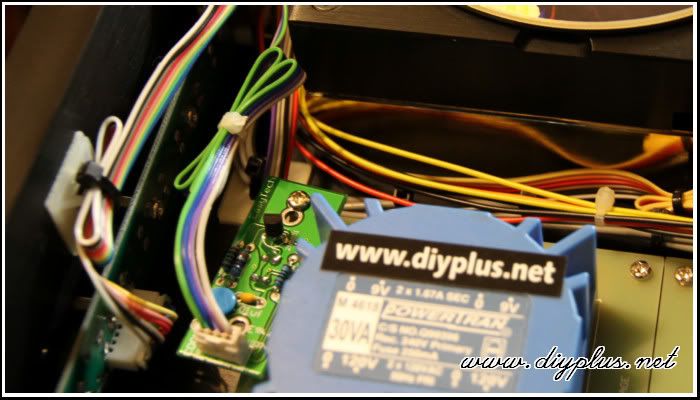

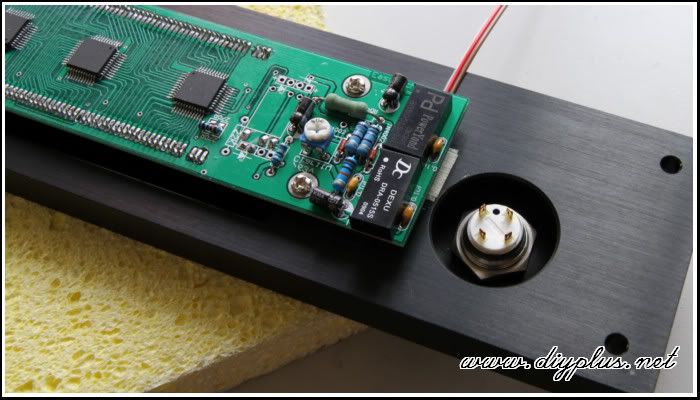

▼前面待機紅色LED留下的伏筆在這....
圖檔

▼LED接線可以避開
圖檔

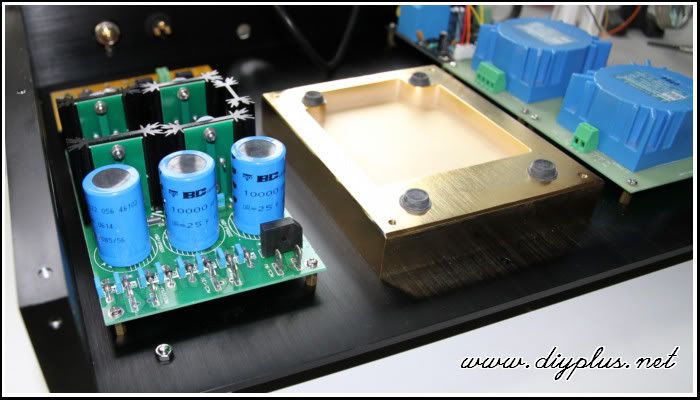

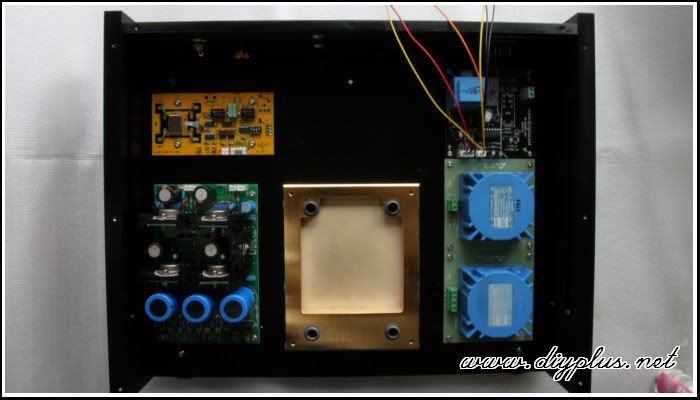

▼機箱內所有PCB就定位鎖好,剩下只有拉線而已了...
圖檔

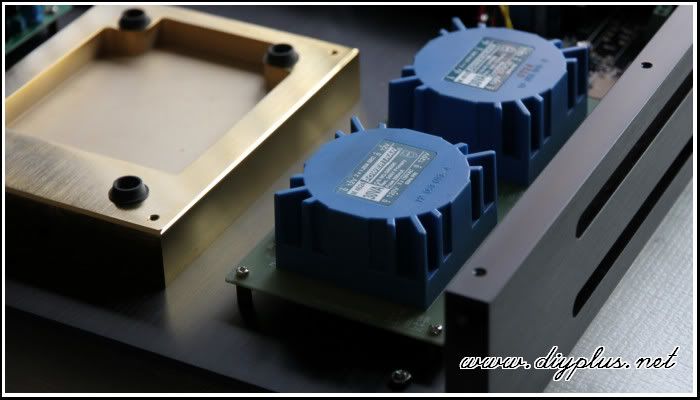

▼變壓器使用UCC兄的藍殼變壓器+我訂做的變壓器PCB
圖檔

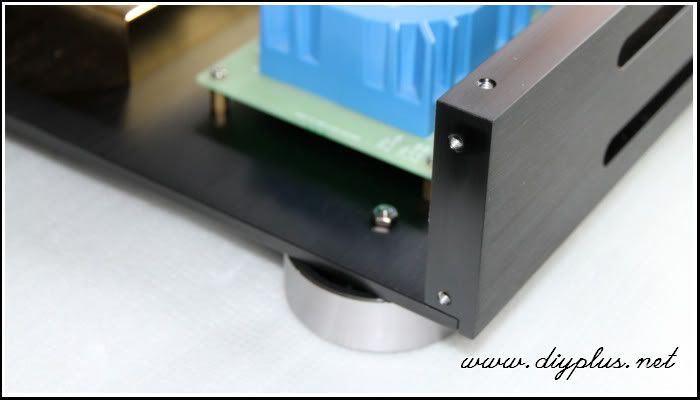

▼機箱特寫,側板16mm,底部進行銑溝拼接
圖檔

▼右方側板卸下施工
圖檔

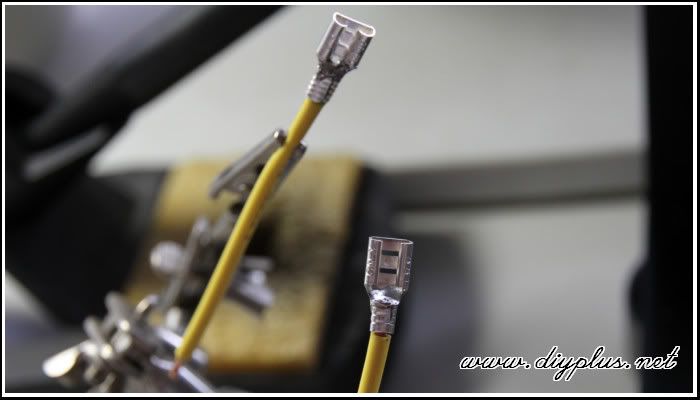

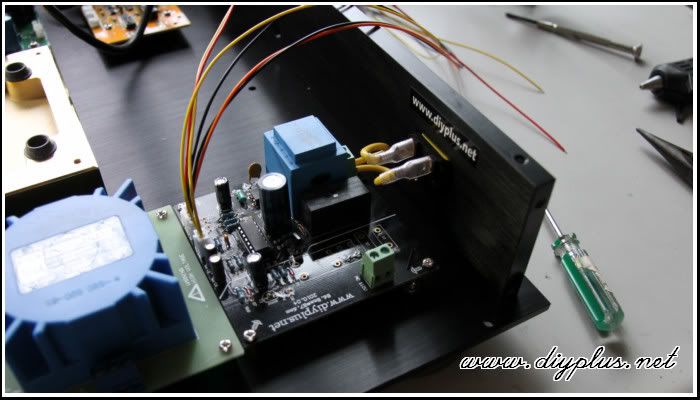

▼首先是進來的電源線壓接後焊接
圖檔

▼上絕緣套,第一關,無段開關電源控制器完成
圖檔

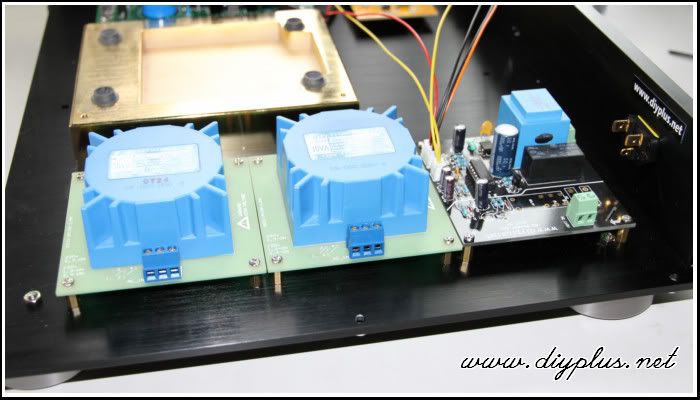

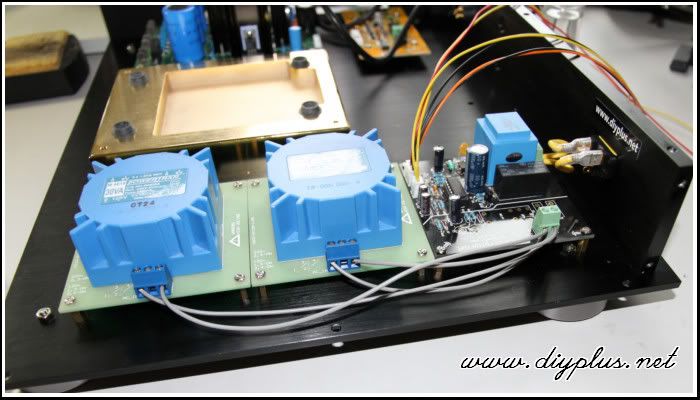

▼第二步,將電源接到變壓器上....(整線後的圖檔忘記拍特寫了)
圖檔

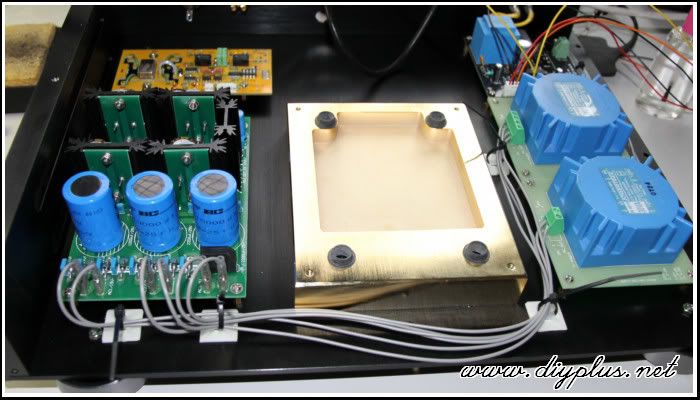

▼換穩壓板和變壓器間的接線
圖檔

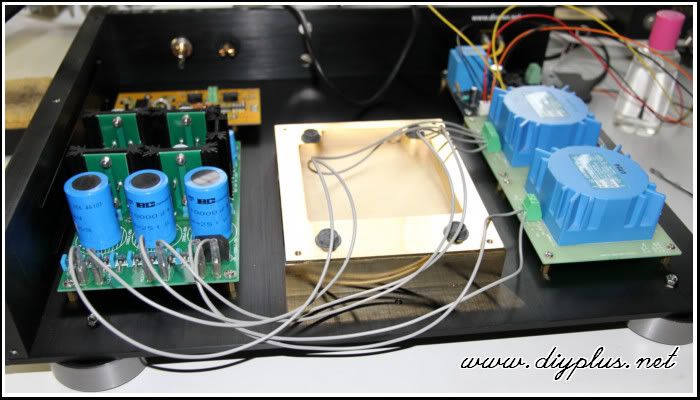

▼先抓個大概的長度
圖檔

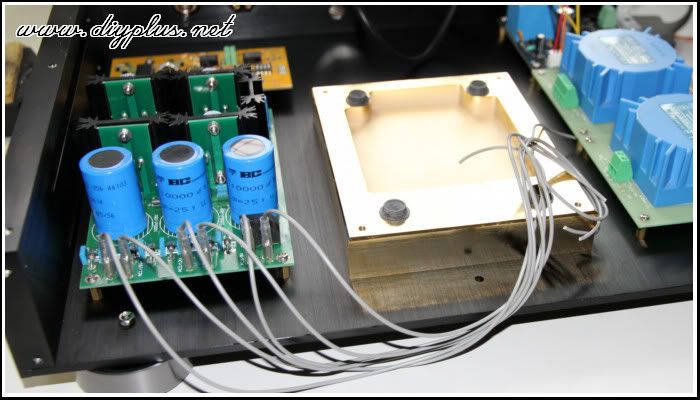

▼兩邊接上後微調走線角度和長度
圖檔

▼稍為綁一下看看順不順
圖檔

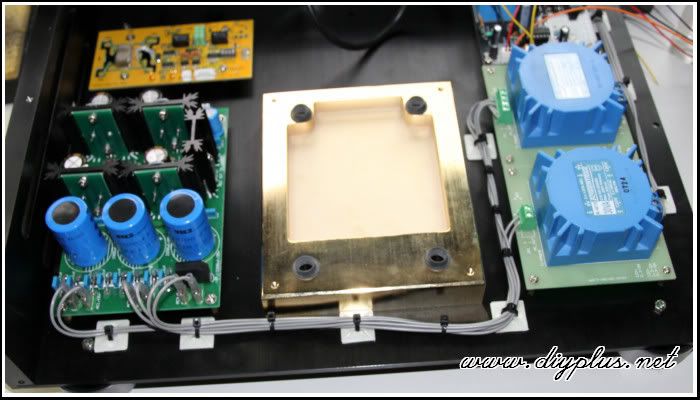

▼確定後就真的固定了
圖檔

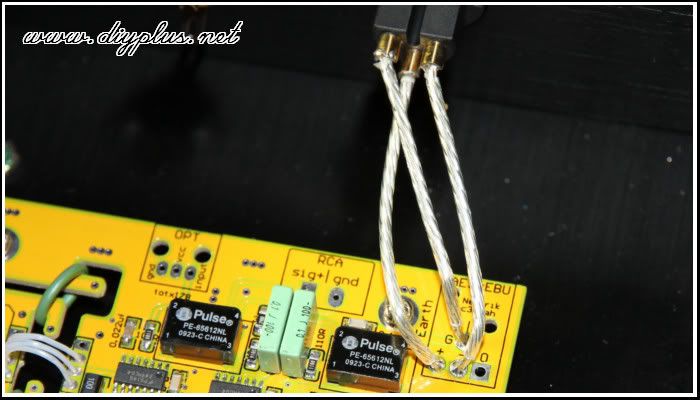

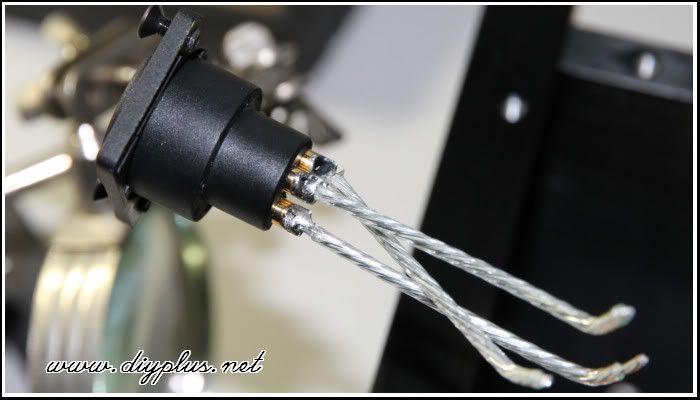

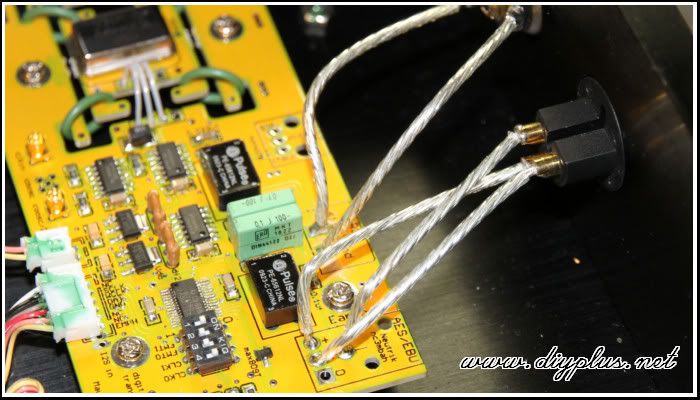

▼過來是輸出端子....買家特別使用IEGO純銀線(好硬很不好施工,線長度角度要抓的剛剛好)
圖檔

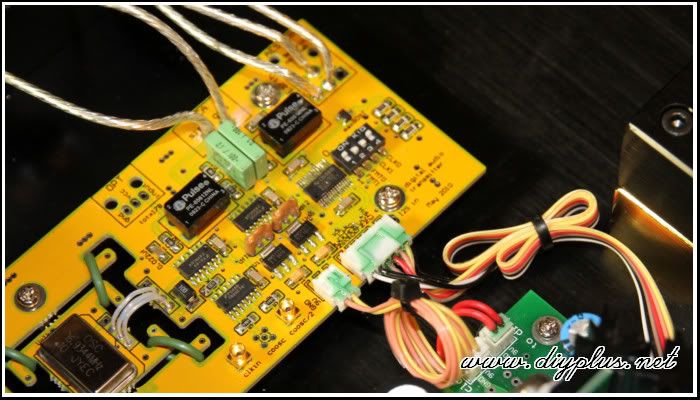

▼數位平衡接頭接上數位輸出板了
圖檔

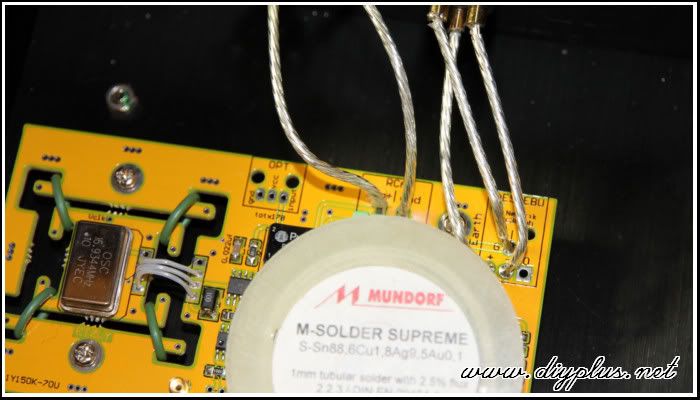

▼要求使用MUNDORF等級焊錫
圖檔

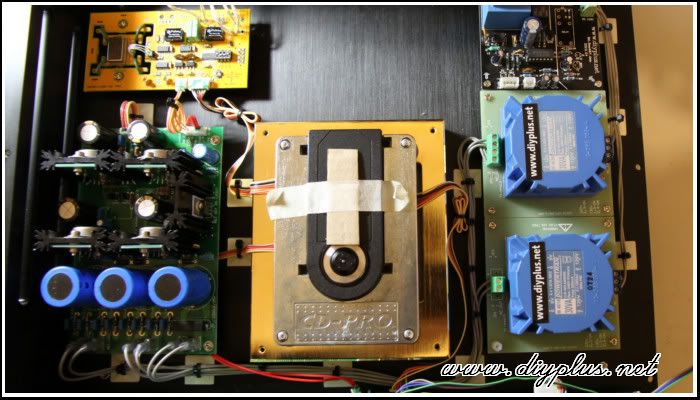

▼剩下的線簡單多了,把CDPRO2模組所有的線都插上去接到控制板和電源板上
圖檔

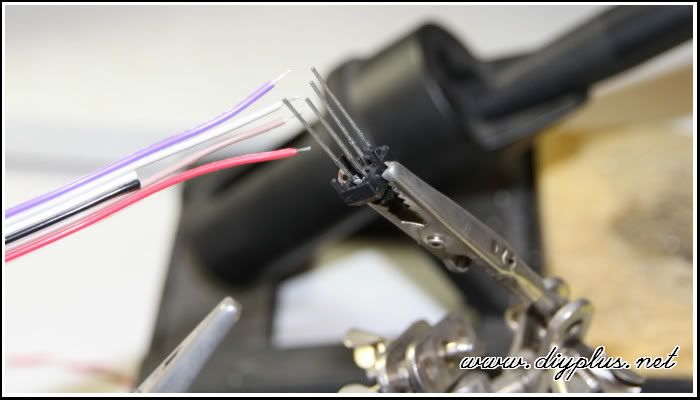

▼這是光碟片偵測器的裝機...以前提過可以參考[URL]http://www.diyplus.net/phpBB3/viewtopic.php?f=36&t=1103[URL]這篇文章
圖檔

▼上電測試囉
圖檔

▼其他特寫
圖檔

▼其他特寫
圖檔

▼確定裝完後,端子建議用螺絲膠固定
圖檔

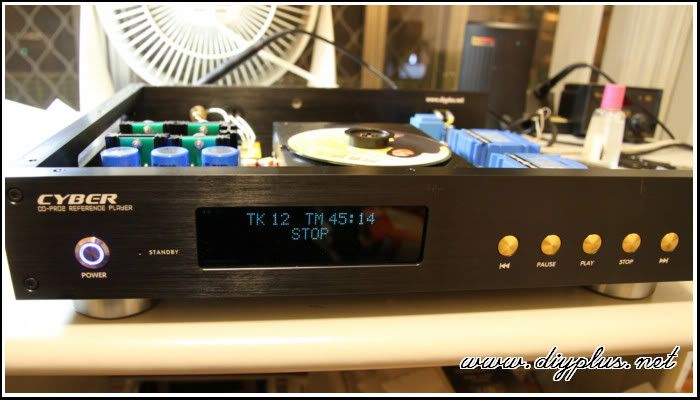

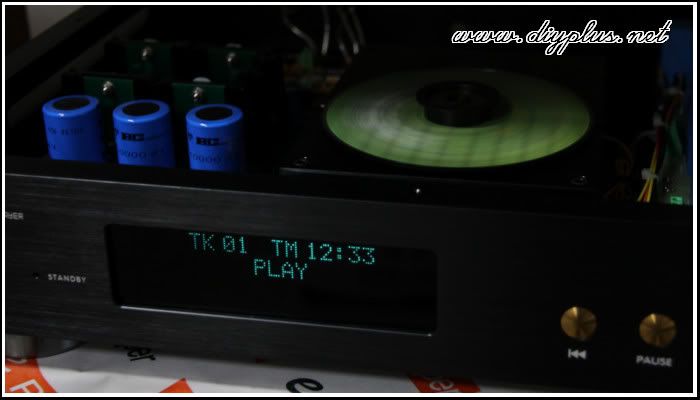

▼沒問題開始Run機囉........
圖檔


大功告成...又一台CDPRO2誕生^_^


回頂端
 個人資料

 文章主題 : Re: CDPRO2 裝機紀錄
文章發表於 : 週五 1月 21, 2011 12:32 pm
離線

註冊時間: 週二 6月 09, 2009 7:54 pm
文章: 104
真漂亮~~~數位輸出版與我的不一樣~~~~~ :P :o


回頂端
 個人資料

 文章主題 : Re: CDPRO2 裝機紀錄
文章發表於 : 週五 1月 21, 2011 11:37 pm
離線

註冊時間: 週二 7月 03, 2007 6:00 am
文章: 3385
simenkuo 寫:
真漂亮~~~數位輸出版與我的不一樣~~~~~ :P :o


PCB顏色不一樣而以啦:P

不過這台的委託人輸出的線材是指定IEGO純銀線....這玩意一開聲真的聽的出不一樣...是狠角色阿


回頂端
 個人資料

 文章主題 : Re: CDPRO2 裝機紀錄
文章發表於 : 週三 1月 26, 2011 9:33 am
離線

註冊時間: 週二 6月 09, 2009 7:54 pm
文章: 104
過些時候在麻煩cws兄幫忙升級那個~那個鍾與面板刻字~ :P


回頂端
 個人資料

 文章主題 : Re: CDPRO2 裝機紀錄
文章發表於 : 週三 1月 26, 2011 11:47 pm
離線

註冊時間: 週二 7月 03, 2007 6:00 am
文章: 3385
加上圖片說明囉~


回頂端
 個人資料

 文章主題 : Re: CDPRO2 裝機紀錄
文章發表於 : 週三 1月 26, 2011 11:47 pm
離線

註冊時間: 週二 7月 03, 2007 6:00 am
文章: 3385
simenkuo 寫:
過些時候在麻煩cws兄幫忙升級那個~那個鍾與面板刻字~ :P


有機會的~ :lol: 銣鐘還在努力中


回頂端
 個人資料

 文章主題 : Re: CDPRO2 裝機紀錄
文章發表於 : 週五 9月 28, 2012 6:27 pm
離線

註冊時間: 週一 12月 20, 2010 6:21 pm
文章: 30
請問CSW大:
帶燈開關有單賣嗎?
